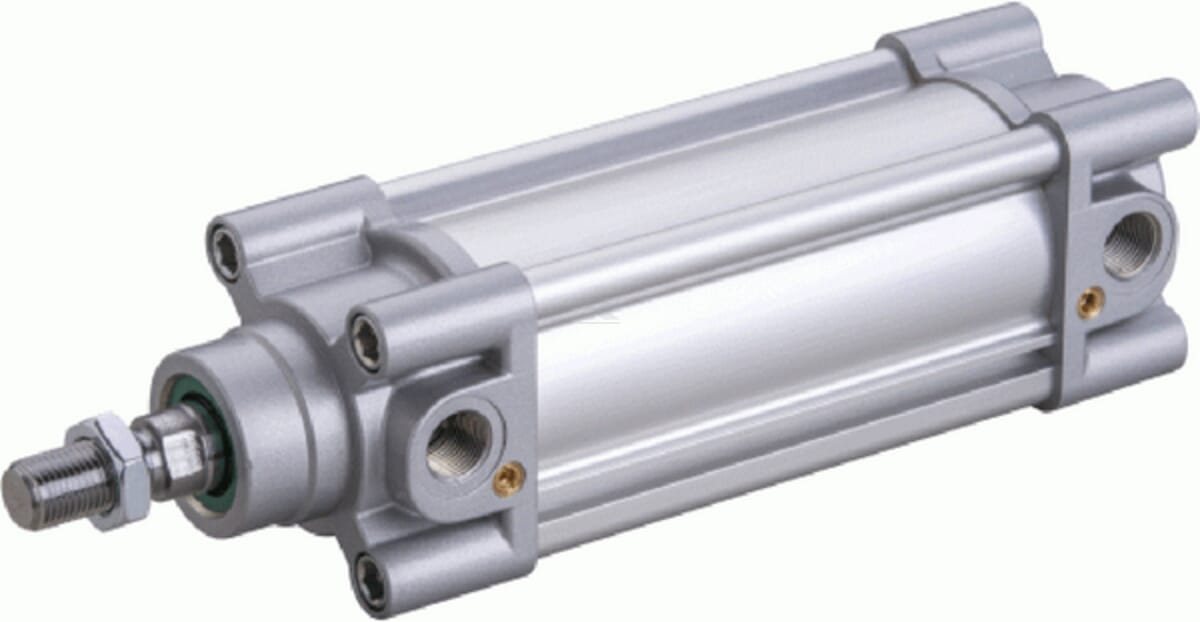

Пневматичен цилиндър Ø59,5 мм KS-2041879
- Каталожен номер
- KS-2041879
Цена по запитване
Цена, срок и проверка за вашата машина.
- Доставка до 4 работни дниПотвърждаваме срока при поръчка.
- Проверка на съвместимосттаПо модел и сериен номер.
Пневматичен цилиндър Ø59,5 мм KS-2041879 — описание
Артикул KS-2041879. Проверяваме съвместимостта по данните на вашата машина преди поръчка.
За какво служи
Превръща сгъстения въздух в право движение — буталото избутва щока навън и го прибира обратно. Двустранните имат вход от всяка страна и работят с въздух в двете посоки, а компактните са къси, за места, където няма ход за обикновен цилиндър. Магнитното бутало позволява краищата на хода да се следят с датчик, залепен отвън по тялото.
Среща се и като: въздушен цилиндър, пневмоцилиндър, цилиндър със сгъстен въздух, задвижващ цилиндър за въздух.
Признаци, че е за смяна
- Датчикът вече не улавя края на хода
- Щокът се движи бавно или на тласъци
- Въздух свисти около щока или от отсрещния вход
Всичко за вида: Пневматичен цилиндър — признаци, кога се сменя, монтаж и въпроси
Технически характеристики
| Вид част | Пневматичен цилиндър |
|---|---|
| Категория | Хидравлика |
| Оригинален номер | няма го в каталожните ни данни — кажете номера от старата част и го проверяваме |
| Каталожен номер | KS-2041879 |
| Тип | двойно действие |
| Диаметър на буталния прът | 20 мм |
| Диаметър на отвора | 50 мм |
| Ход | 200 мм |
| Серия | 15552 |
| Магнитен | да |
| Вид амортизация | пневматично, двустранно, регулируемо |
| Мин. работна температура | 0 °C |
| Макс. работна температура | 80 °C |
| Минимално работно налягане | 1 bar |
| Максимално работно налягане | 10 bar |
| Материал на цилиндъра | алуминий |
| Материал на главата на цилиндъра | сплав, лята под налягане |
| Материал на буталния прът | неръждаема стомана AISI 304 |
| Стандарт ISO | 15552 |
| Повърхностна обработка на буталния прът | анодизиран |
| Материал на уплътнението | полиуретан |
| Вид монтажна резба, външна/вътрешна, откъм буталния прът | външна резба |
| Диаметър на резбата на вала | M16 |
| Стъпка на резбата на вала | 1,5 мм |
| Вид резба на вала | метрична |
| Диаметър на резбата на присъединяването | 1/4 инча |
| Вид резба на присъединяването | BSP |
| Диаметър на монтажната резба откъм буталния прът | M8 |
| Монтаж откъм цилиндъра | резба |
| Монтажен диаметър (ширина) откъм цилиндъра | 46,5 мм |
| Външен диаметър | 59,5 мм |
| Дължина на главата на цилиндъра | 37 мм |
| Диаметър на фланеца на главата на цилиндъра | 40 мм |
| Монтажна ширина откъм цилиндъра | 10,5 мм |
| Размер на ключа за буталния прът | 17 мм |
| Минимална дължина | 375 мм |
| Дължина на цилиндъра без буталния прът и главата | 143 мм |
| Монтажна дължина откъм буталния прът | 32 мм |
| Теоретична сила при 6 bar, изваждане на пръта | 1180 N |
| Теоретична сила при 6 bar, прибиране на пръта | 939 N |
| Разстояние между монтажните отвори на главата на цилиндъра | 46,5 мм |
| Шестостенен ключ за регулиране | 4 мм |
Данните са каталожни. Тегло и габарити са на опаковката. Каквото не е в таблицата, не е в данните ни — питайте, ще го извадим от каталога на производителя.
Съвместимост
Кажете марка, модел и сериен номер на машината — проверяваме по каталога и отговаряме същия ден. Съвместимост не отгатваме: грешната част пътува два пъти и губи вашето време.
Често задавани въпроси
Как се потвърждава съвместимостта?
Изпратете марка, модел и сериен номер. Проверяваме по каталога преди поръчка и ви казваме честно, ако не сме сигурни.
Какъв е срокът реално?
Доставка до 4 работни дни; потвърждаваме срока при поръчката. Ако бърза повече — обадете се, казваме какво може и какво не.
Как се плаща?
По проформа, след потвърждение на цена, наличност и срок. Не искаме пари за част, чиято наличност не сме проверили.
Въпроси за самия вид — на страницата на пневматичен цилиндър.
