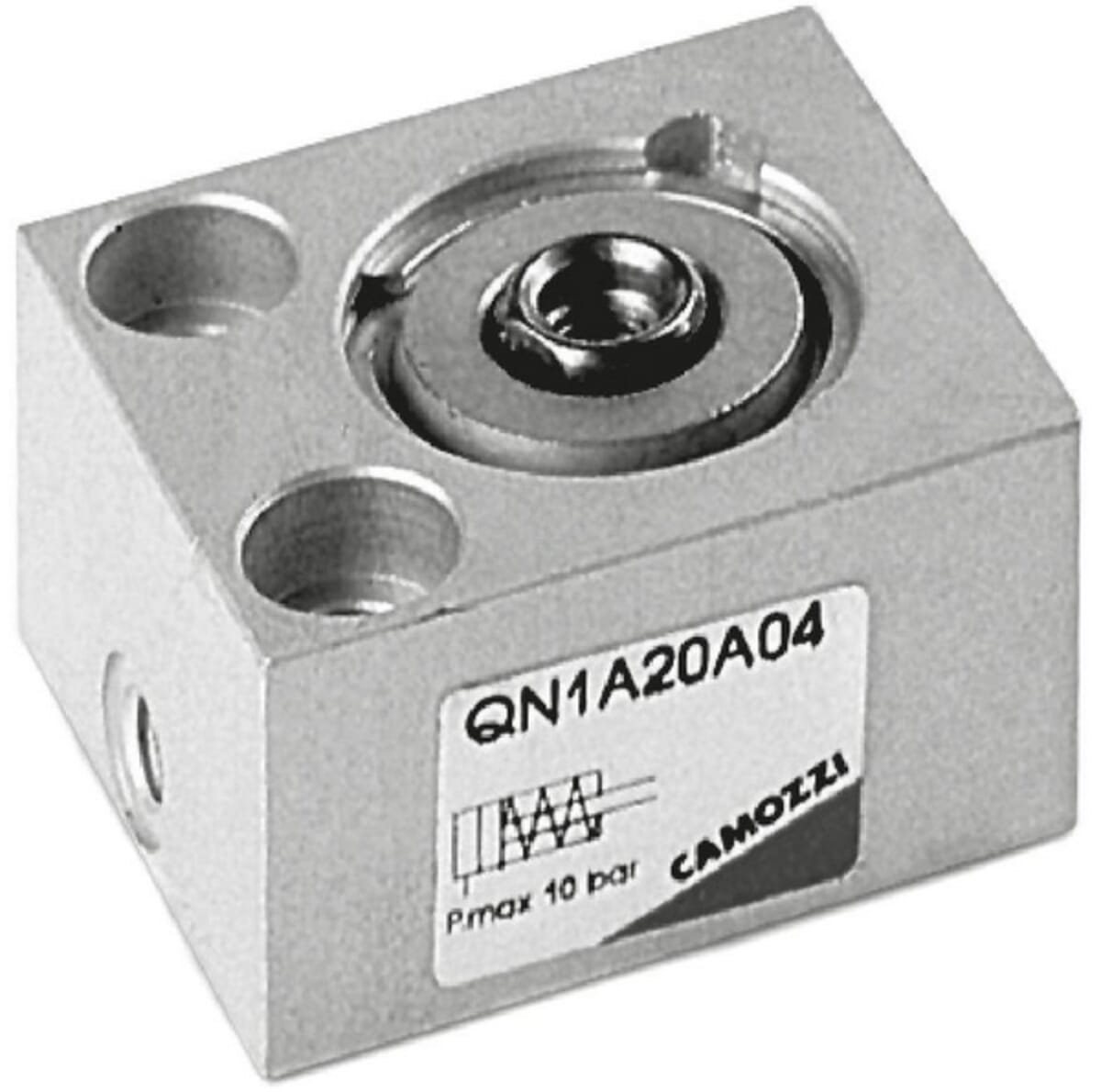

Пневматичен цилиндър KS-2038636
- Каталожен номер
- KS-2038636
Цена по запитване
Цена, срок и проверка за вашата машина.
- Доставка до 4 работни дниПотвърждаваме срока при поръчка.
- Проверка на съвместимосттаПо модел и сериен номер.
Пневматичен цилиндър KS-2038636 — описание
Артикул KS-2038636. Проверяваме съвместимостта по данните на вашата машина преди поръчка.
За какво служи
Превръща сгъстения въздух в право движение — буталото избутва щока навън и го прибира обратно. Двустранните имат вход от всяка страна и работят с въздух в двете посоки, а компактните са къси, за места, където няма ход за обикновен цилиндър. Магнитното бутало позволява краищата на хода да се следят с датчик, залепен отвън по тялото.
Среща се и като: въздушен цилиндър, пневмоцилиндър, цилиндър със сгъстен въздух, задвижващ цилиндър за въздух.
Признаци, че е за смяна
- Въздух свисти около щока или от отсрещния вход
- Цилиндърът не задържа положение под товар
- Щокът е надран или изкривен, във втулката има луфт
Всичко за вида: Пневматичен цилиндър — признаци, кога се сменя, монтаж и въпроси
Технически характеристики
| Вид част | Пневматичен цилиндър |
|---|---|
| Категория | Хидравлика |
| Оригинален номер | няма го в каталожните ни данни — кажете номера от старата част и го проверяваме |
| Каталожен номер | KS-2038636 |
| Тип | единично действие |
| Диаметър на буталния прът | 20 мм |
| Диаметър на отвора | 20 мм |
| Ход | 10 мм |
| Серия | QN |
| Магнитен | не |
| Мин. работна температура | 0 °C |
| Макс. работна температура | +80 °C |
| Минимално работно налягане | 2 bar |
| Максимално работно налягане | 8 bar |
| Материал на цилиндъра | алуминий |
| Материал на главата на цилиндъра | алуминий |
| Материал на буталния прът | неръждаема стомана AISI 303 |
| Вид монтажна резба, външна/вътрешна, откъм буталния прът | вътрешна резба |
| Диаметър на резбата на вала | M5 |
| Стъпка на резбата на вала | 1 мм |
| Вид резба на вала | метрична |
| Вид резба на присъединяването | метрична |
| Диаметър на монтажната резба откъм буталния прът | M5 |
| Монтаж откъм цилиндъра | резба |
| Диаметър на монтажната резба откъм цилиндъра | M5 |
| Обща ширина | 32 мм |
| Минимална дължина | 33 мм |
| Дължина на цилиндъра без буталния прът и главата | 32 мм |
| Монтажна дължина откъм буталния прът | 10 мм |
| Теоретична сила при 6 bar, изваждане на пръта | 1775 N |
| Теоретична сила при 6 bar, прибиране на пръта | 1596 N |
| Размер на ключа за гайката на цилиндъра | 8 мм |
| Разстояние между монтажните отвори на главата на цилиндъра | 20 мм |
| Разстояние между страничните монтажни отвори на корпуса | 20 мм |
Данните са каталожни. Тегло и габарити са на опаковката. Каквото не е в таблицата, не е в данните ни — питайте, ще го извадим от каталога на производителя.
Съвместимост
Кажете марка, модел и сериен номер на машината — проверяваме по каталога и отговаряме същия ден. Съвместимост не отгатваме: грешната част пътува два пъти и губи вашето време.
Често задавани въпроси
Как се потвърждава съвместимостта?
Изпратете марка, модел и сериен номер. Проверяваме по каталога преди поръчка и ви казваме честно, ако не сме сигурни.
Какъв е срокът реално?
Доставка до 4 работни дни; потвърждаваме срока при поръчката. Ако бърза повече — обадете се, казваме какво може и какво не.
Как се плаща?
По проформа, след потвърждение на цена, наличност и срок. Не искаме пари за част, чиято наличност не сме проверили.
Въпроси за самия вид — на страницата на пневматичен цилиндър.
